Metal-Oturmalı Kelebek Vana Üreticisi ve Tedarikçisi
Aşırı Sıcaklık, Yüksek Basınç ve Zorlu Endüstriyel Uygulamalar için Tasarlanmış, Dayanıklı, Yüksek-Performanslı Metal-Yataklı Kelebek Vanalar.
-
![Vakum Hizmeti İçin Metal-Yatmalı Kelebek Vana]()
Vakum Hizmeti İçin Metal-Yatmalı Kelebek VanaVakum Hizmeti için Metal-Yataklı Kelebek Vana, 1 × 10⁻⁶ mbar·L/s'ye kadar çalışan alt-atmosferik ve yüksek-vakum uygulamaları için sıfır-kaçak çift yönlü izolasyon sağlar. Hassas-zemin alaşımlıdaha fazla -
![Çift-Ofset Metal-Oturmalı Kelebek Vana]()
Çift-Ofset Metal-Oturmalı Kelebek VanaÇift-Metal-Yataklı Kelebek Vana, hem yatak contasından hem de boru merkez hattından bir mil ekseni sapması kullanır. Bu mekanik ofset, açılmanın ilk derecelerinde diski metal yuvadan kaldırarakdaha fazla -

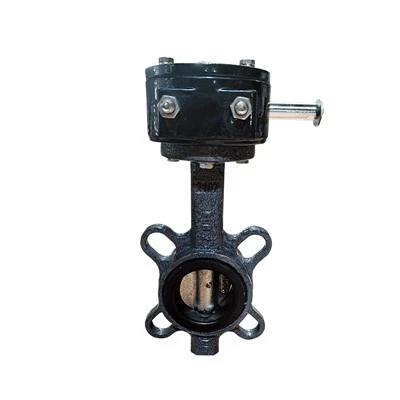

![Metal-Uzatılmış Milli Oturmalı Kelebek Vana]()
Metal-Uzatılmış Milli Oturmalı Kelebek VanaUzatılmış Gövdeli Metal-Yataklı Kelebek Vana, yüksek-sıcaklıktaki, kriyojenik veya derin yeraltı boru sistemlerinde çift-kapama-yönlü kapatma ve kısma kontrolü gerçekleştirir. Üçlü-ofset metaldaha fazla -
![Lug-Tip Metal-Oturmalı Kelebek Vana]()
Lug-Tip Metal-Oturmalı Kelebek VanaLug-Tip Metal-Yataklı Kelebek Vana, yüksek sıcaklıklar, yüksek basınçlar ve zorlu çalışma ortamlarında çift-sıfır-sızıntıyı kapatma ve sıvı kontrolü sağlar. Standart hat flanşlarıyla eşleşecekdaha fazla -
![Kaynaklı Metal-Oturmalı Kelebek Vana]()
Kaynaklı Metal-Oturmalı Kelebek VanaKaynaklı Metal-Yataklı Kelebek Vana, yüksek-basınç ve yüksek-sıcaklık boru sistemlerinde sürekli sıfır-kaçak-kapatma sağlayan, doğrudan alın-kaynak ucu bağlantılarına sahip üçlü-ofset tork-yataklıdaha fazla -
![Çift-Flanşlı Metal-Oturmalı Kelebek Vana]()
Çift-Flanşlı Metal-Oturmalı Kelebek VanaÇift-Flanşlı Metal-Yuvalı Kelebek Vana, üçlü-sürtünmesiz-geometri ve katı metal--metal-den metale oturma sistemi içerir ve kritik enerji ve akışkan boru ağları boyunca yüksek-sıcaklık, yüksek{-basınçdaha fazla
Kategoriye Genel Bakış
Metal-Yataklı Kelebek Vanalar, yumuşak elastomer contaların yüksek ısı, yüksek basınç veya aşındırıcı ortam nedeniyle arızalandığı zorlu çalışma koşullarında güvenilir çift-yönlü ve tek-yönlü kapatma-kapatma performansı sunar. Metal-ile-metal oturma arayüzleri ve üçlü-sürtünmeyi dengelemeyen-geometriyle üretilen bu valfler, PN10'dan PN100'e (Sınıf 150'den Sınıf 600'e) kadar basınç değerlerinde ve eksi 196 Santigrat derece ile 600 Santigrat derece arasındaki sıcaklıklarda yatak aşınmasını ve çalışma torkunu en aza indirir. Karbon çeliği, paslanmaz çelik veya alaşım gövdeler ve sert yüzeyli sızdırmazlık kenarları ile üretilen Metal-Yataklı Kelebek Vanalar, enerji santrali buhar hatları, petrokimya rafinerisi, madencilik çamuru ve ağır endüstriyel boru sistemleri için uzun süreli sızdırmazlık ve düşük bakım masrafı sağlar.
Temel Tasarım Özellikleri
Üçlü-Ofset Sürtünmesiz Sızdırmazlık
Çalışma aşınmasını azaltmak ve conta ömrünü uzatmak için seyahat sırasında disk conta halkası ile gövde yuvası arasındaki sürtünme sürtünmesini ortadan kaldırır.
Sert Kaplamalı Metal--Metal-Koltuk
Kobalt-bazlı veya nikel-bazlı sert kaplama alaşımlarıyla kaplanmış gövde koltukları termal şoka, erozyona ve katı parçacık darbesine karşı dayanıklıdır.
Püskürtme-Dayanıklı Şaft Düzeneği
Dahili tutma bilezikleri, operatörleri ve ekipmanı korumak için yüksek basınç yükleri altında gövdenin yer değiştirmesini önler.
Doğal Yangın-Güvenli Yapı
Tüm-metal sızdırmazlık bileşenleri, yangına maruz kalma sırasında elastomerik eklentilere ihtiyaç duymadan yapısal sızdırmazlık bütünlüğünü korur.
Canlı-Yüklü Kök Paketleme
Sürekli çalışma sırasında sıkı gövde contası sıkıştırmasını korumak için termal genleşmeyi ve basınç döngüsünü telafi eder.
ISO Standardı Üst Flanş
Doğrudan aktüatör montaj boyutları, manuel dişli kutuları, elektrikli sürücüler ve pnömatik aktüatörler için ISO 5211'e uygundur.
Teknik Özellikler
|
Parametre |
Şartname |
|
Nominal Çap |
DN50 – DN1200 (NPS 2" – 48") |
|
Basınç Sınıfı |
PN10, PN16, PN25, PN40, PN63, PN100 / Sınıf 150, Sınıf 300, Sınıf 600 |
|
Yapısal Tasarım |
Çift Ofset / Üçlü Ofset |
|
Bağlantı Türü |
Gofret, Lug, Çift Flanşlı, Alın-Kaynak Uçları |
|
Gövde Malzemeleri |
WCB, LCC, CF8, CF8M, CF3M, Dubleks Paslanmaz Çelik |
|
Disk Malzemeleri |
Sert Yüzeyli Kaplamalı Karbon Çelik / Paslanmaz Çelik |
|
Koltuk Malzemeleri |
Stellit veya Krom Karbür Kaplamalı Paslanmaz Çelik |
|
Geçerli Standartlar |
GB/T 12238, API 609, ASME B16.34, EN 593 |
|
Yapısal Uzunluk |
GB/T 12221, ASME B16.10, ISO 5752 |
|
Test Standartları |
GB/T 13927, API 598, ISO 5208 |
|
Sıcaklık Aralığı |
Eksi 196 santigrat derece ila 600 santigrat derece |
|
Operasyon Türleri |
Kol, Sonsuz Şanzıman, Pnömatik Aktüatör, Elektrikli Aktüatör |
Malzemeler ve Basınç Değerleri
Gövde ve Disk Malzemeleri
Karbon Çelik (A216 WCB / WCC):Aşındırıcı olmayan buhar, termal yağ ve genel endüstriyel hatlar için-standart malzeme seçimi.
Paslanmaz Çelik (A351 CF8 / CF8M / CF3M):Kimyasal işlemede, düşük-sıcaklık sistemlerinde ve aşındırıcı sıvı iletiminde uygulanır.
Dubleks Paslanmaz Çelik (2205 / 2507):Deniz suyu ve agresif proses akışları için yüksek mekanik mukavemet ve çukurlaşma korozyon direnci.
Düşük-Sıcaklık Çeliği (A352 LCC):Sıfırın altındaki ve soğuk iklimdeki çalışma ortamlarında-darbelere karşı dayanıklılık için tasarlanmıştır.
Basınç Derecelendirme Aralığı
PN10 - PN16 (Sınıf 150):Düşük-basınçlı tesisler, endüstriyel su boru hatları ve gaz taşımacılığı için uygundur.
PN25 ila PN40 (Sınıf 300):Orta-basınçlı buhar dağıtımında, arıtma ünitelerinde ve kimya tesislerinde uygulanır.
PN63 ila PN100 (Sınıf 600):Kazan besleme hatlarında ve yüksek-sıcaklık manifoldlarında ciddi düzeyde yüksek-fark basıncı izolasyonu için tasarlanmıştır.
Tasarım ve Test Standartları
GB/T 12238 / API 609:Endüstriyel kelebek vanaların genel tasarımı, et kalınlığı ve mil boyutları.
ASME B16.34:Basınç{0}sıcaklık değerleri, malzeme toleransları ve kabuk tasarımı sınırları.
GB/T 13927 / API 598:Kabuk hidrostatik ve yüksek-basınç kapatma testini içeren basınç denetimi standartları.
GB/T 12221 / ASME B16.10:Doğrudan sahada değiştirme uyumluluğu sağlayan standart yüz yüze-boyutlar-.
ISO 5211:Çeyrek-dönüşlü sürücüler için standartlaştırılmış aktüatör bağlantı arayüzleri.
Endüstriyel Uygulamalar
Güç Üretimi
Yüksek-sıcaklıktaki ana buhar izolasyonu, kazan besleme devreleri, türbin ekstraksiyon sistemleri ve soğutma döngüleri.
Petrokimya ve Rafineri
Katalitik parçalama,-yüksek sıcaklıkta gaz manifoldu izolasyonu, koklaşma hatları ve alev gazı sistemleri.
Metalurji ve Madencilik
Yüksek fırın gaz boru hatları, sıcak hava hatları, bulamaç elleçleme ve-yüksek sıcaklıkta toz emme ağları.
Bölgesel Isıtma Tesisleri
Birincil termal buhar şebekeleri, sıcak su dağıtım şebekeleri ve endüstriyel kazan bağlantıları.
Neden Bizi Seçmelisiniz?
30+ Yıllık Üretim Uzmanlığı
Onlarca yıllık sürekli valf üretimi deneyimi, hassas işleme toleransları ve kontrollü metal{0}}-metal sızdırmazlık uygulaması sağlar.
{0}Şirket İçi CNC İşleme ve Sert Kaplama
Yüksek-aşınan sızdırmazlık yüzeylerine tekdüze Stellite sert kaplama uygulamak için çok-eksenli CNC merkezleri ve otomatik plazma ark kaynağından yararlanılıyor.
Tam Denetim ve Kalite Doğrulaması
%100 hidrostatik kabuk testi, basınçlı koltuk sızıntı kontrolleri, PMI malzeme doğrulaması ve NDE incelemesini içeren sıkı kalite testleri.
Küresel Standartlar ve Özelleştirme
Özel yüz yüze boyutlar ve otomatik etkinleştirme yapılandırmalarının yanı sıra uluslararası standartlarla (GB, API, ASME, ISO, DIN) tam uyumluluk.
Özel Mühendislik Yetenekleri
Sistem gereksinimlerine göre özel üretim seçenekleri sunulmaktadır:
Mevcut boru kurulumlarına uygun, özel-yüz yüze-boyutlar.
Kriyojenik veya yalıtımlı boru hattı hizmetleri için genişletilmiş gövde konfigürasyonları.
Özel aşındırıcı veya korozif ortamlar için özel kaplama malzemeleri.
Konumlayıcılar, limit anahtar kutuları ve hava regülatörlerini içeren tam entegre çalıştırma üniteleri.
Bir mühendislik teklifi almak için sistem hattı boyutunu, çalışma basıncını, proses ortamını ve sıcaklık sınırlarını eksiksiz olarak gönderin.
Endüstriyel Projeler için Yüksek-Performanslı Metal-Yataklı Kelebek Vanalar
Kapsamlı teknik veri sayfaları ve rekabetçi ticari teklifler almak için gerekli boru boyutunu, basınç sınıfını, malzeme özelliklerini ve çalışma parametrelerini gönderin.
